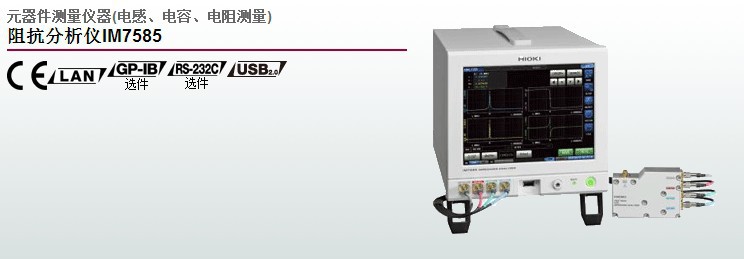

日本* * IM7585系列 阻抗分析儀?

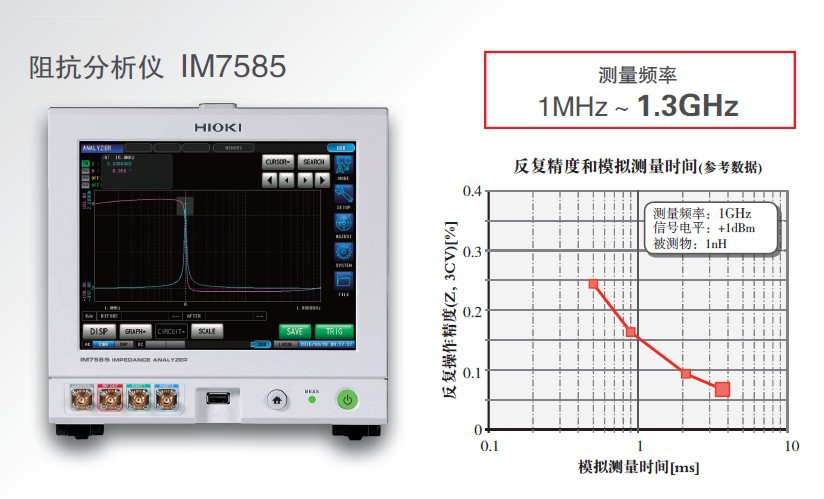

高速、高穩定性測量，提高生產量！測量時間：快0.5ms，測量值偏差0.07%
IM7585系列 阻抗分析儀產品特點
- 測量頻率：1MHz~1.3GHz
- 測量時間：快0.5ms（模擬測量時間）
- 測量值偏差：0.07%（測量頻率1GHz時的代表值）
- 基本精度：±0.65% rdg.

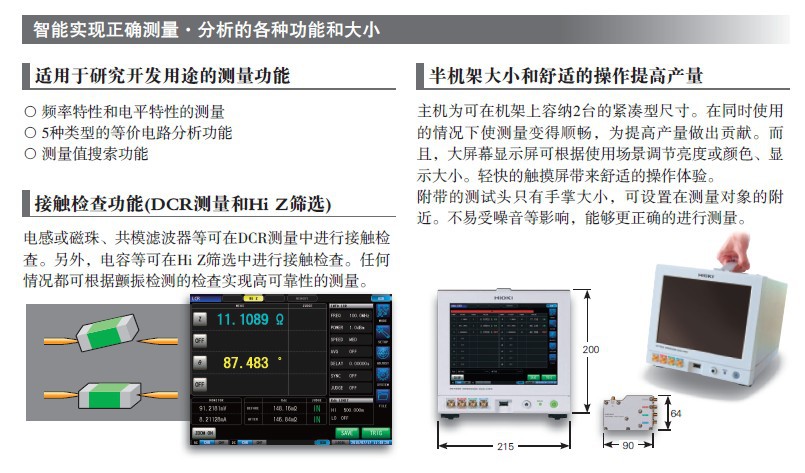

- 緊湊主機僅機架一半大小，測試頭僅手掌大小
- 豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
- 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量
注：主機不帶測試治具。需要使用阻抗分析儀的測試治具。
IM7585系列 阻抗分析儀主要功能
日本* * IM7585系列 阻抗分析儀?主要技術參數
型號 | IM7585 |

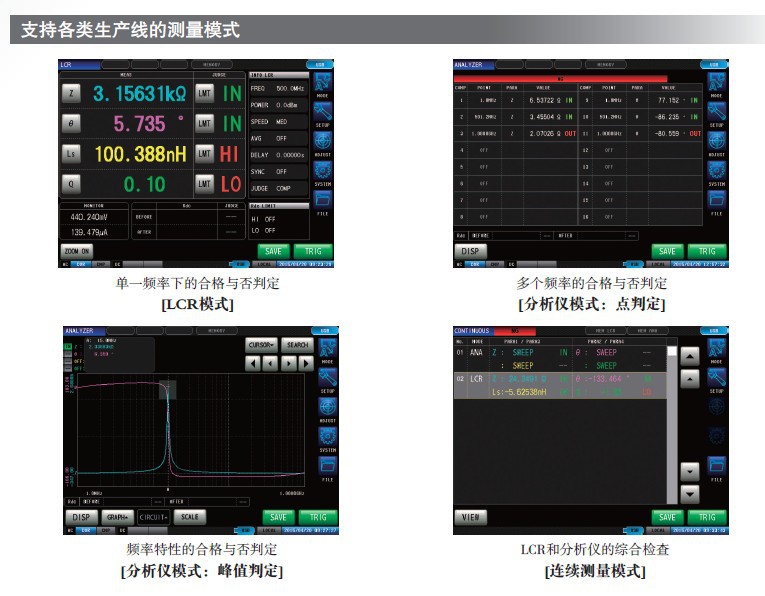

測量模式 | LCR（LCR測量），分析（掃頻測量），連續測量 |
測量參數 | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
精度保證范圍 | 100 mΩ~5 kΩ |
顯示范圍 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) |
基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
測量頻率 | 1 MHz~1.3 GHz (設置分辨率100kHz) |
測量信號電平 | 功率(dbm)模式: -40.0 dBm~ +1.0 dBm |
輸出阻抗 | 50 Ω (10 MHz時) |
顯示 | 彩色TFT8.4英寸、觸屏 |
測量時間 | 快0.5ms（FAST、模擬測量時間、代表值） |
功能 | 接觸檢查、比較器、BIN判定（分類功能）、面板讀取·保存、存儲功能、等效電路分析、相關補償 |
接口 | EXT I/O (處理器), USB通訊, U盤, LAN |
電源 | AC 100~240 V, 50/60 Hz, 70 VA max |
體積和重量 | 主機: 215W × 200H × 348D mm, 8.0 kg |
附件 | 電源線×1,測試頭×1,連接線×1,使用說明書×1, CD-R (通訊使用說明書) ×1 |
IM7585系列 阻抗分析儀選型表
○ 阻抗分析儀 IM7583-01
主機包括：IM7583主機、測試頭、連接線(1 m)
○ 阻抗分析儀 IM7583-02
主機包括：IM7583主機、測試頭、連接線(2 m)
○ 阻抗分析儀 IM7585-01
主機包括：IM7585主機、測試頭、連接線(1 m)
○ 阻抗分析儀 IM7585-02
主機包括：IM7585主機、測試頭、連接線(2 m)
IM7585系列 阻抗分析儀產品附件
 |  |  |  |

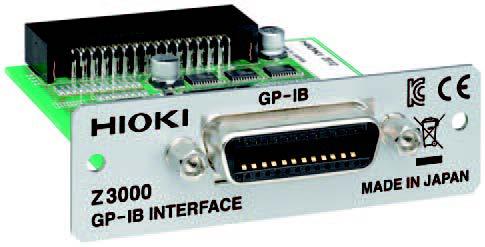

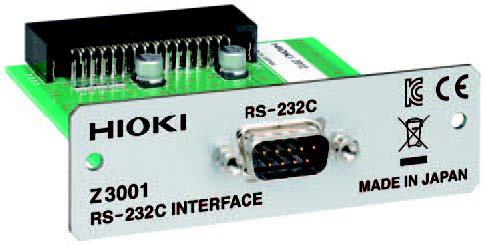

| Z3000 GP-IB接口 | 9151-02 GP-IB連接線長2m | Z3001 RS-232C接口 | 9637 RS-232C連接線線長：1.8m |
