一、1200度在線式簡介

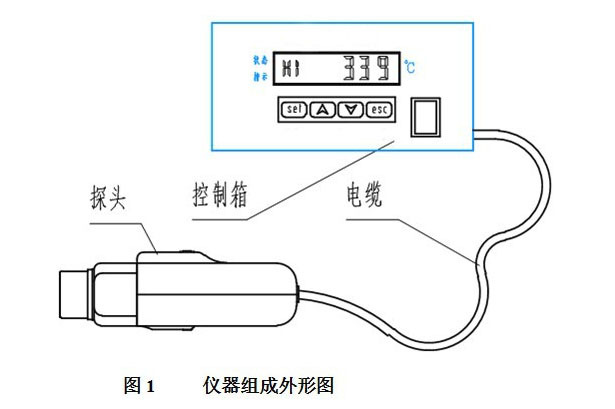

    1200度在線式是一個非接觸溫度測量系統，通過測量物體所輻射的紅外能量來進行溫度測量。該儀器組成如附圖1所示，由探測頭和控制箱通過信號電纜連接組成。探測頭將被測目標所輻射的紅外能量通過光學系統會聚到紅外傳感器上，并將其轉換為電信號，該信號經放大處理后通過電纜傳送到控制箱，控制箱顯示相應的溫度值。

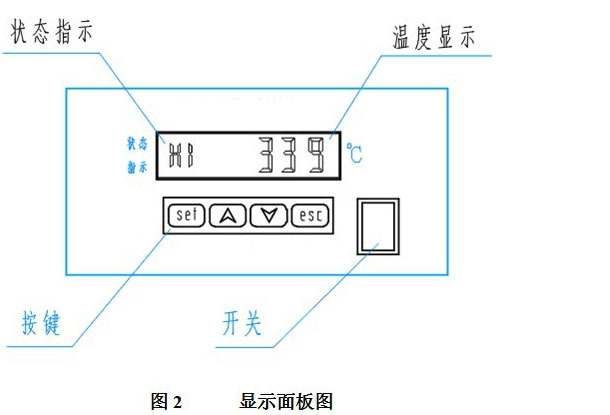

    控制箱顯示面板如附圖2所示。

二、在線式紅外測溫儀技術指標

    測溫范圍：0℃——1200℃

    測量精度：滿量程的±1%

    重復精度：滿量程的±0.3%

    距離系數：30﹕1

    分辨率：1℃

    小測量距離：0.5米

    響應波長：8-14μm

    響應時間：500毫秒

    瞄準：同軸激光

    輻射率：0.1-1.0可調

    模擬輸出：0-5V  DC大負載電流3mA

                  4-20mA  DC大負載電阻500Ω

    供電：220V AC  50HZ

    繼電器觸點容量：10A/125V AC

                           7A/250V AC/30V DC

    工作環境：控制箱   -18℃-50℃

                  探測頭   -18℃-50℃(超過該范圍請選用水冷裝置)

三、主要功能

    上、下限設置及超限報警功能

    峰值保持功能

    超、欠量程指示功能
