一、產品概述

    QH-75A型遠距離是一種可在遠距離測量小目標溫度的溫度測量儀器，廣泛應用于電力系統，主要用于遠距離測量輸變電線路及變電站電器設備接頭的溫度，同時也可用于其它行業非接觸測量各種物體表面的溫度。

二、儀器主要技術指標

    測溫范圍      0℃～300℃

    測溫分辨率    1℃

    測溫誤差      ±5%或±5℃

    使用距離      10米～75米

    輻射率修正    0.6～1.0米

    儀器工作角度  方位360度，俯仰-30度～90度

    儀器功耗    ≤40mA

    供電        5#電池6節

    使用條件  環境溫度0℃～40℃，相對濕度85%RH

    外形尺寸    230×135×175(mm3)

    重量        2700g

三、工作原理

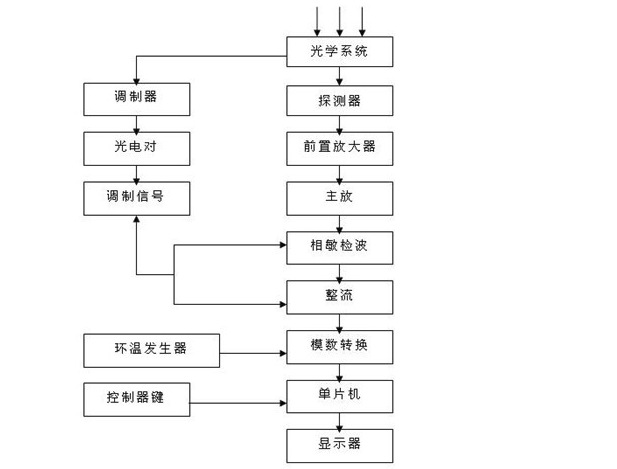

QH-75A型遠距離系統工作原理框圖見附圖1。



    高于零度的物體都會輻射紅外能量，能量通過光學系統接收會聚到探測器上，探測器將這一能量轉換成相應的電信號，再通過電路進行模數轉換線性化及輻射率補償，后LCD顯示所測物體的溫度。

四、使用方法

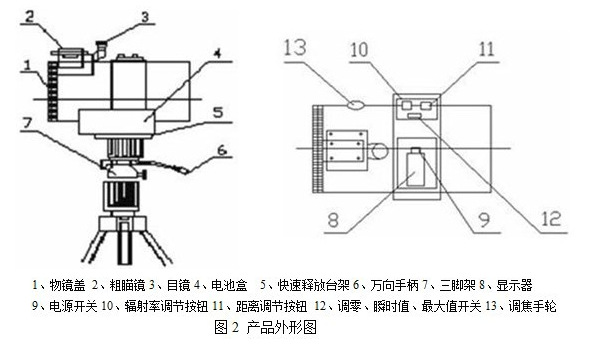

   儀器外形圖見附圖2。

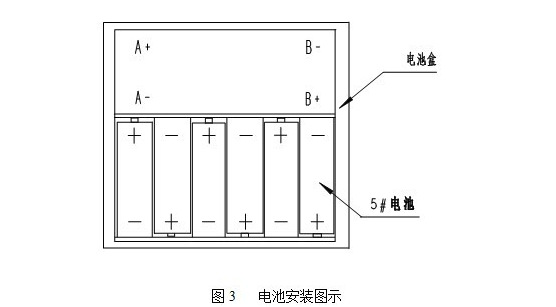

   4.1打開儀器電池盒蓋，按圖3所示安裝電池，然后重新蓋好電池盒蓋，鎖緊螺釘。

   4.2三腳架的使用見三腳架使用說明書。

   4.3將三腳架的快速釋放臺架與儀器的電池蓋可靠連接，連接方式參照三腳架使用說明書。

   4.4按三腳架使用說明書，將儀器安裝在三腳架上，鎖緊快速釋放臺架。

   4.5用鏡頭蓋擋住物鏡，調零、瞬時值、大值選擇開關置于調零位置，電源開關置于ON位

置，儀器顯示LOBAT、888、OVER，4秒后轉為顯示閃爍的數字，此時儀器處于調零狀態。

   4.6該儀器采用自動調零形式，當閃爍的數字變為000并連續閃爍5次不變，表示調零結束，此時將調零、瞬時值、大值選擇開關置于瞬時值位置，儀器適時顯示當時的環境溫度；將調零、瞬時值、大值選擇開關置于大值位置，儀器顯示測溫大值。

   4.7在測溫狀態下可進行輻射率、距離選擇。

   4.7.1輻射率選擇：

      按住輻射率選擇鍵約2秒，儀器進入輻射率選擇狀態，顯示器循環顯示1.00、0.95、0.90、0.85、0.80、0.75、0.70、0.65、0.60，選擇與被測物體輻射率相等或相近的值，松開按鍵，儀器進入測溫狀態。

   4.7.2距離選擇：

      按住距離選擇鍵約2秒，儀器進入距離選擇狀態，顯示器循環顯示10、11、12、13、14、15、18、21、25、30、35、40、45、50、55、60、65、70、75，選擇與被測物體和儀器之間距離相等或相近的值，松開按鍵，儀器進入測溫狀態。

   4.8打開鏡頭蓋，調節目鏡視度圈，直到能清晰地看見儀器分劃板。

   4.9將調零、瞬時值、大值選擇開關置于瞬時值位置，調整三腳架萬向手柄，用粗瞄器瞄準目標，使目標落在觀瞄系統的視場內，通過使用三腳架的萬向手柄，使目標與觀瞄視場中心圓重合，再調節調焦手輪，使目標成像清晰，此時儀器顯示被測目標溫度值。

   4.10為測量準確，在瞬時值測量時可多次使用調焦手輪，盡量找到大值，然后將調零、瞬時值、大值選擇開關置于大值位置，輕微晃動萬向手柄，在目標瞄準點附近掃描，此時儀器所顯示的大值即為目標溫度。

   4.11瞬時值與大值進行轉換時大值將被刷新。

五、保養與維修

   5.1當儀器的存放環境溫度與使用環境溫度相差較大時，應將儀器在使用環境中平衡半小時后再使用。

   5.2嚴禁將儀器瞄準太陽、白熾燈、煙頭等溫度高于300℃度的目標，以免燒壞探測器。

   5.3物鏡如有污漬，請用脫脂棉或鏡頭紙輕輕擦凈。

   5.4當儀器出現LOBAT時，表明電池電壓不足，應更換電池。

   5.5為保證測量的準確性，被測目標應充滿儀器分劃板內圓視場。

   5.6儀器長時間不用時，應將電池取出，儀器放入包裝箱內，置與干燥處保存。儀器發生故障，請與我公司聯系，請勿隨意拆修。

六、產品配套

    遠距離紅外測溫儀     一臺

    三腳架                  一付

    儀器使用說明書          一份

    檢驗合格證              一份

    保修卡                  一份

    儀器箱                  一個

    三腳架背包              一個

    干燥袋                  一個

    螺絲刀                  一把
